Gridcraft Beta：电力网络与逆变器 PI 设计

打开 Gridcraft Beta 电力网络工具

画出一张电力网络之后，我们还想知道：逆变器接在什么位置？看到的电网有多强？滤波参数与 PI 参数改变后，频率响应会怎样变化？

Gridcraft Beta 把网络画布、参数编辑、网络分析和逆变器 PI 设计放在一起。 它与本站的 NodeLab 是两个独立工具：NodeLab 侧重节点方程与网络消去，Gridcraft 侧重电力网络和逆变器控制参数的对照分析。

1. 从一个示例网络开始

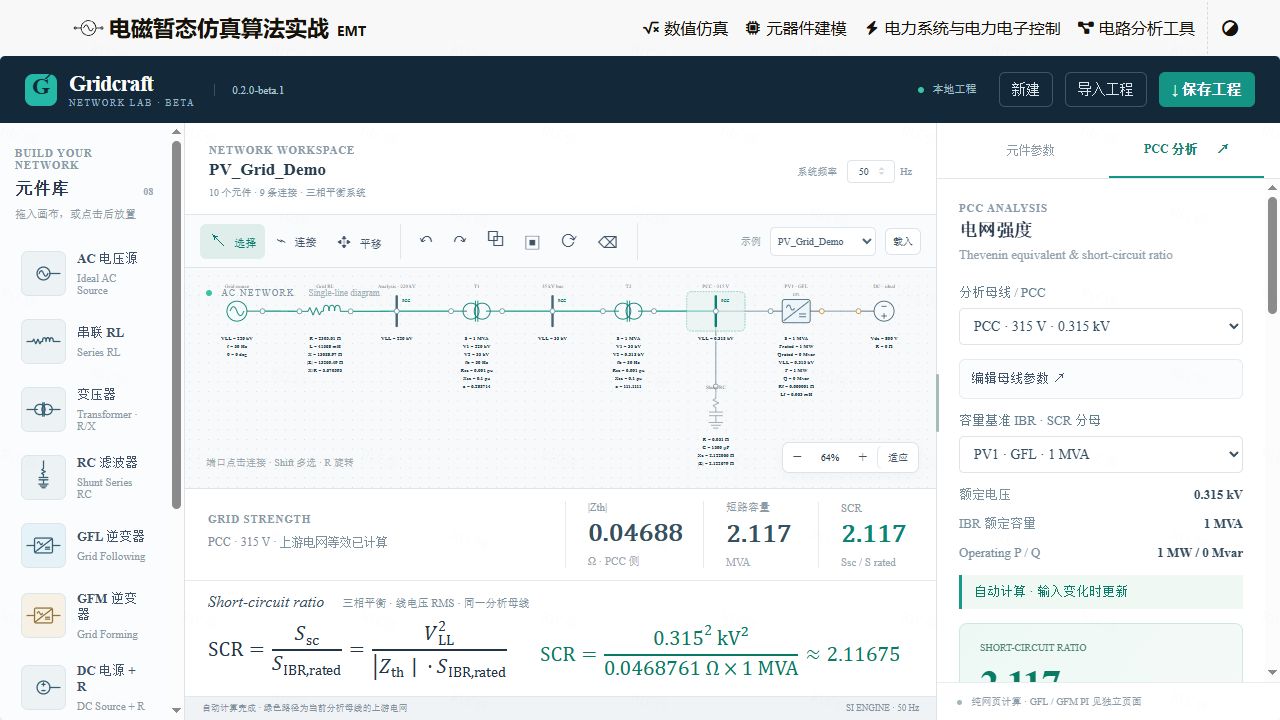

首次打开时，工具会载入光伏网络示例 PV_Grid_Demo。可以在画布中选择设备、查看参数，并在分析区观察网络计算结果与短路比（SCR）。

建议先沿着示例的连接关系看一遍，再逐项修改参数。这样比较容易分清：结果的变化来自设备参数，还是来自网络连接。

工具也提供 BESS_GFM_demo，用于查看成网型储能逆变器及其配套网络。载入示例会替换当前画布，操作前请先保存需要保留的工程。

2. 进入逆变器 PI 设计

在网络画布中选中对应逆变器，再进入它的 PI 参数设计 页面。

• 跟网型（GFL）：对照滤波、电压、电容、采样和延迟等参数，查看控制器设计结果及响应曲线。
• 成网型（GFM）：查看电压、电流内环的四个 PI，以及滤波参数与内环设计之间的联系。
• 配套的电感 FFT、RC / 谐振、DC 电压 / 电容工具，可用于检查相关设计量。

修改参数以后，不只看增益数值，也要回到曲线检查变化。本站从简单 RL 电路认识伯德图与 PI 整定可以作为阅读频响与时域响应的入门材料。

3. 工程保存在哪里？

计算在浏览器中完成，不依赖在线计算服务器。工程会保存在当前浏览器、当前站点的本地存储中；再次打开时，优先恢复已保存的工程。

本地存储不等于云端备份。 清理浏览器数据、换设备或换访问地址，都可能无法恢复原来的工程。重要版本请使用工具的保存功能导出 JSON，需要时再导入；PI 参数也可以单独导出。

Gridcraft 和 NodeLab 的工程格式不同，不能互相导入。

4. 使用范围

这是一个仍在迭代的 Beta 工具，适合教学、参数对照和模型范围内的设计分析。

当前 GFM 提供两层分析：内环伯德图采用固定角度的标量近似；Droop、VSG 和 Synchronverter 三种成网模式另行进行 dq 耦合小信号校核，纳入工作点、P/Q 测量滤波、单 RC、径向电网和电压电流双环。非零延时的耦合极点采用一阶 Padé 近似。

这些结果不构成实际系统的整体稳定性认证。 模型未包含限流、饱和、开关细节、完整数字执行和直流能量动态；小信号稳定也不能替代大扰动验证。三种模式的 PI 按模式保存，不能把一种模式的增益直接视为另一种模式的适用参数。

曲线与计算结论都应结合页面标明的模型假设理解。实际工程还需要针对完整控制、限幅、延迟和实际网络等条件进一步验证。
